综合布线

综合布线系统就是为了顺应发展需求而特别设计的一套布线系统。对于现代化的大楼来说，就如体内的神经，它采用了一系列高质量的标准材料，以模块化的组合方式，把语音、数据、图像和部分控制信号系统用统一的传输媒介进行综合，经过统一的规划设计，综合在一套标准的布线系统中，将现代建筑的三大子系统有机地连接起来，为现代建筑的系统集成提供了物理介质。可以说，结构化布线系统的成功与否直接关系到现代化的大楼的成败，选择一套高品质的综合布线系统是至关重要的。
综合布线系统是智能化办公室建设数字化信息系统基础设施，是将所有语音、数据等系统进行统一的规划设计的结构化布线系统，为办公提供信息化、智能化的物质介质，支持将来语音、数据、图文、多媒体等综合应用。

综合布线系统包括六个子系统：

工作区子系统、水平支干线子系统、管理子系统、垂直主干子系统、设备子系统和建筑群主干子系统。

建筑群主干子系统：提供外部建筑物与大楼内布线的连接点。EIA/TIA569标准规定了网络接口的物理规格，实现建筑群之间的连接。
设备子系统： EIA/TIA569标准规定了设备间的设备布线。它是布线系统最主要的管理区域，所有楼层的资料都由电缆或光纤电缆传送至此。通常，此系统安装在计算机系统、网络系统和程控机系统的主机房内。

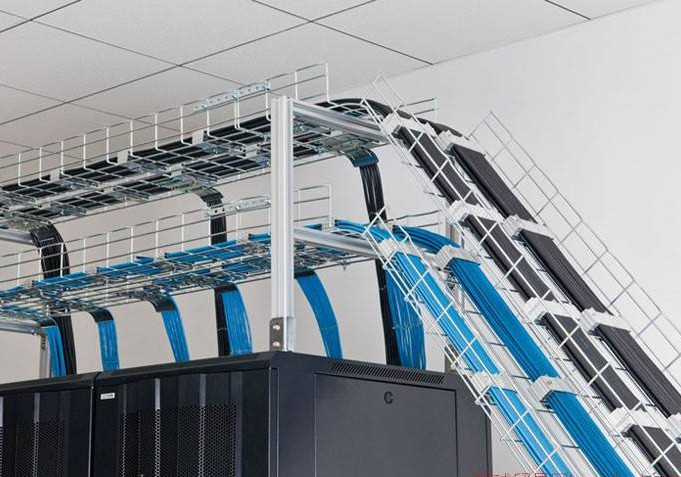

垂直主干子系统：它连接通讯室、设备间和入口设备，包括主干电缆、中间交换和主交接、机械终端和用于主干到主干交换的接插线或插头。主干布线要采用星形拓扑结构，接地应符合EIA/TIA607规定的要求。

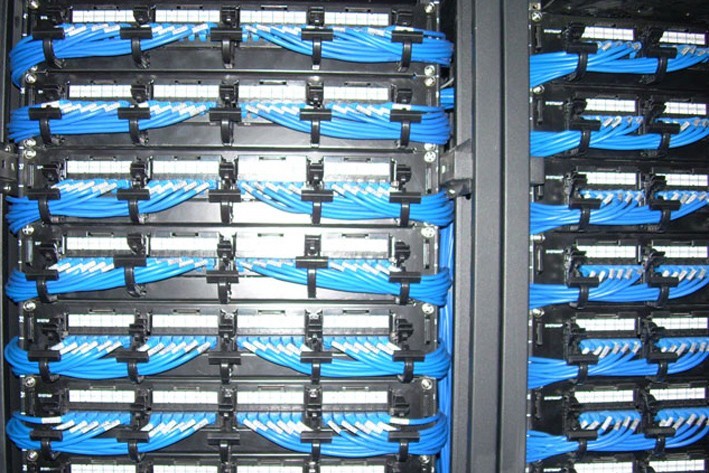

管理子系统：管理子系统由交连、互连配线架组成。管理点为连接其它子系统提供连接手段。交连和互连允许将通讯线路定位或重定位到建筑物的不同部分，以便能更容易地管理通信线路，使在移动终端设备时能方便地进行插拔。

互连配线架根据不同的连接硬件分楼层配线架（箱）IDF和总配线架（箱）MDF，IDF可安装在各楼层的干线接线间，MDF一般安装在设备机房。

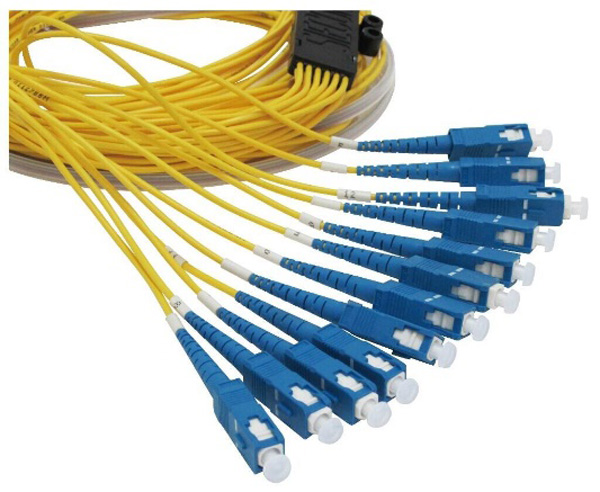

水平支干线子系统：水平子系统也称为配线子系统。目的是实现信息插座和管理子系统（跳线架）间的连接，将用户工作区引至管理子系统，并为用户提供一个符合国际标准，满足语音及高速数据传输要求的信息点出口。该子系统由一个工作区的信息插座开始，经水平布置到管理区的内侧配线架的线缆所组成。系统中常用的传输介质是4对UTP（非屏蔽双绞线），它能支持大多数现代通信设备，并根据速率要去灵活选择线缆：在速率低于10Mbit/s时一般采用4类或是5类双绞线；在速率为10~100Mbit/s时一般采用5类或是6类双绞线；在速率高于100Mbit/s时，采用光纤或是6类双绞线。配线子系统要求在90m范围内，它是指从楼层接线间的配线架至工作区的信息点的实际长度。如果需要某些宽带应用时，可以采用光缆。信息出口采用插孔为ISDN8芯（RJ-45)的标准插口，每个信息插座都可灵活地运用，并根据实际应用要求可随意更改用途。配线子系统最常见的拓扑结构是星形结构，该系统中的每一点都必须通过一根独立的线缆与管理子系统的配线架连接。

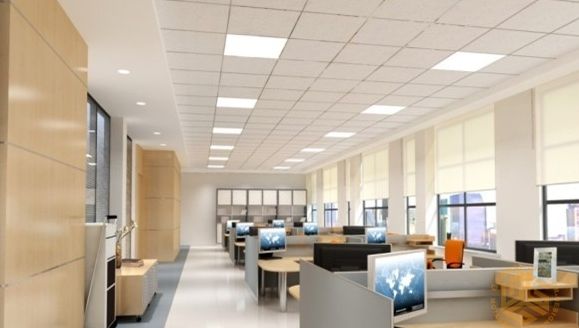

工作区子系统：目的是实现工作区终端设备与水平子系统之间的连接，由终端设备连接到信息插座的连接线缆所组成。由信息插座、插座盒、连接跳线和适配器组成。工作区子系统的设计主要考虑信息插座和适配器两个方面。

（1）信息插座：信息插座是工作站与配线子系统连接的接口，综合布线系统的标准IO插座即为8针模块化信息插座。安装插座时，还应该使插座尽量靠近使用者，还应该考虑到电源的位置，根据相关的电器安装规范，信息插座的安装位置距离地面的高度是30~50cm

（2）适配器：工作区适配器的选择应符合以下要求：在设备连接处采用不同的信息插座时，可以用专用电缆或是适配器；在单一信息插座上进行两项服务时，应该选用“Y”型适配器；在配线子系统中选用的电缆类型不同于设备所需的电缆类型，也不同于连接不同信号的数模转换或数据速率转换等相应的装置时所需的电缆类型，应该采用适配器；根据工作区内不同的电信终端设备可配备相应的终端匹配器。
