五方对讲

五方对讲

1、智能数字系统简介与优势

AC-S智能数字中文无线电梯对讲呼叫系统是我公司自主开发，独创数字编码技术从而实现一台主机最多可以控制4000部电梯,数字定位一对一去呼,数字液晶显示具体的电梯来呼,精确方便. 四重数字加密功能，频率，软件，数字，编码，确保产品不会相互干扰。

产品优势

1.无需布线，维保轻松，大大降低人工成本,安装简单.轻松实现远距离三五方(监控中心、机房、轿厢、轿顶、坑底五方)对讲. 无须布线大量节约了昂贵的线路成本；无须布线大量节约了线路铺设高额的施工成本；大量节约了由于线路故障、老化等因素而带来的维护成本；完全杜绝了由于铺设线路而带来的对楼宇及道路的破坏
2.单台主机最多可以控制4000部电梯，单一分机最多可以控制四部电梯，在降低成本的同时还能精确到具体的电梯，完全符合电梯对讲年检硬性要求。特别适用于大型多期多电栋小区,
3.呼叫记忆功能，自动保存100条呼叫记录，可以事后查询记录。
4.小区多期电梯扩容,只要主机容量足够,后期新增电梯,只要增加相应的分机,不需现场调试,通电即可自由呼叫.
5.双工调频信号,抗干扰强,通话音质清晰,通话距离最远可达3KM.
6.可轻松实现多管理中心同时响应来电呼叫,多点接收紧急呼叫.方便及时接听.
7.新增中文功能，能清晰显示楼号，电梯号，方便电梯定位减少误解

2、使用及功能介绍

1、呼叫：当电梯使用过程中发生故障停机或停电困人等意外情况时电梯乘客可轻按“呼叫”键向值班室发出呼叫信号，电梯轿厢将自动播放提前录制的安慰语音。
2、特点：乘客一键自动报警、语音录音播放，无需其它操作，安全快捷高效；
3、管理中心警声、中文数字液晶显示、语音提示呼叫与示警，能第一时间得知具体的电梯；

3、无线对讲主机功能介绍

1.可以单独呼叫每部电梯（采用数字编码技术，定位精准）
2.可以单独呼叫某一台多路分机的其他电梯，不会干扰（如：1栋1梯，1栋2梯）
3.可以单独接收每部电梯呼叫（主机显示一栋一梯，2栋1梯）
4.可以中文数字显示楼栋号，电梯号
5.独有的四重数字编码加密防止干扰，并有反抄袭技术，保证了产品的技术优势。

4、无线分机功能介绍

1、分机自带电梯呼叫录音功能，紧急呼叫时可自动播放录音。
2、加密功能，四重数字加密。
3、交换机识别功能，每部交换机自带的四部电梯可以逐一对应，主机逐一显示。
4，一栋楼只需要用一个分机，分机最多可带四部电梯，主机可以逐一分辨具体哪一部电梯


5、安装指南

1.管理中心:
将主机放在管理中心,接上电源与天线,注意天线要拉到室外,(注意天线的长度,如果不够,请联系我司销售经理购买)
2.机房
2.1将无线分机放在楼顶机房控制柜旁边(无机房就装在电梯机房控制柜旁边),接上电源与天线,天线也要拉出来放置到室外
2.2把机房电话接头(四芯)插入无线分机旁边的电话插孔.
2.3把随设备配送的控制线(2芯黄绿线)插入通话器孔,并把控制线(黄绿线)的另一头接到机房控制柜里的电梯本身的通话系统的两条信号线上(一般在机房里有一个电话机的,就找那电话机的两条接线),或是电梯的备用电缆上(RVV-2*0.5-0.75),注意:信号线对接之前,先用电笔试下看是否有带电,如有电请把此两条信号线路的电路断开,无线对讲系统用自有的UPS电源就足够供电48小时.
3.  轿厢
3.1打开轿厢楼层按键面板.找到电梯之前轿厢通话器安装位置,把它取下来,换上我司的专用轿厢通话器,尺寸是国标的,所以不用担心安装不上的问题,把从机房接好的随行电缆的信号线与通话器的黄绿线对接,注意正负
3.2将通话器上的另两条橙色线接上呼叫按钮.(此开关也不要带电),警铃键的线路保留,信号线与警铃键的线路是独立的,所以不会影响到电梯警铃使用
3.3 把轿顶副机与底坑副机换上我司专用通话副机
3.4 五方对讲线路安装完成,在轿厢按呼叫按钮就可以直接呼叫到值放室.安装中并未动用电梯的其它部件与线路,并实现电梯本身四方通话.

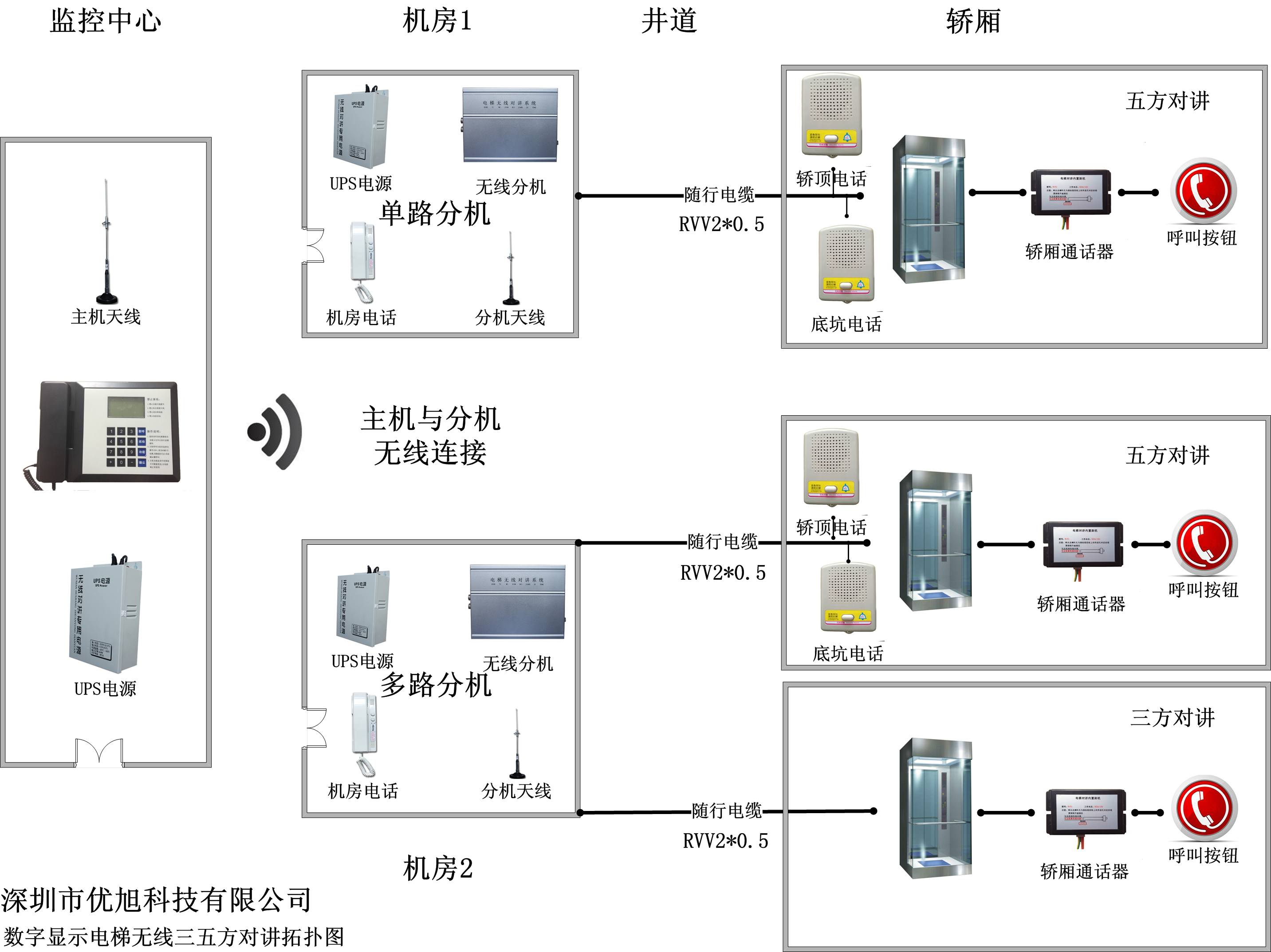

6、系统接线示意图

7、数字电梯无线对讲三五方接线图
