可视对讲

可视对讲系统

1. 概述

一个完善的智能化社区，具有便捷、安全、舒适、高档的生活环境，确保每一个住户的生命财产的安全，是本系统最大的意义，创造一个住宅的理想空间是本系统的目的所在。
宿舍楼宇对讲系统、是根据我国实行封闭式管理住宅小区的特点专门设计的产品。它针对分布式住宅小区的管理特点进行功能规划，如多通道内部通讯、双向呼叫对讲、住户报警、防盗防灾报警等等，把单纯访客开门提升到多功能综合管理层面上，对提高小区安全管理、方便住户起到积极的作用。

2. 系统设计原则

1. 通过宿舍楼宇对讲系统，来访者进入后，需在住户单元门口机上选通住户，由住户通过分机按动开门键让来访者进入。

2. 通过对讲联网系统，使住户与住户、住户与小区管理部门建立一条内部通讯的通道

3. 系统的可靠性，可扩充性和系统可维护性是本系统能否真正实用的关键所在。系统的可靠性包括系统设备的可靠性，信号传输的可靠性，抗人为故障的能力。系统可扩充性包括系统能否逐步扩充用户数量，系统主机容量，传输距离，系统编码能力，内部通信的通话通道数量。系统可维护性是指当系统出现故障时，在最短的时间内找出故障部位，并在不影响整个系统正常使用的情况下更换设备，尽可能不影响其他用户的使用。并确保在发生设备故障、线路故障时不会影响整个系统的运行。

4. 合理的性能价格比，以及系统网络能与小区综合布线融为一体从而减少重复布线和施工成本。

3.设计选型方面应同时遵循

1. 集成化原则，应选择高度集成的设备，便于控制、管理和维护；

2. 模块化原则，应在软、硬件上都采用商业化、通用化、模块结构的设备，使系统具有较强的扩展能力；

3. 可靠性原则，所选设备应具备抵御环境影响的能力；工作稳定可靠，并能适应室内、外昼夜全天候工作；

4. 高的性能价格比；

5. 遵循实事求是、先进、可靠、节约、后期服务体系完善的原则；

6. 系统具有可扩展性，易升级使近期目标和长远规划相结合。

4. 设备选择依据

GA/T72-1994   《楼宇对讲电控防盗门通用技术条件》
GB/T50311-2000《建筑与建筑群综合布线系统工程设计规范》
GB/T50311-2000《建筑与建筑群综合布线系统工程施工及验收规范》
GB50314       《智能建筑设计标准》
JGJ/T16-92    《民用建筑电气设计规范》

5.系统功能

1. 系统采用数据调制方式传输信令，使系统数据信号可传距离远，抗干扰能力强

2. 系统采用RVV4*0.75+网线，布线最少，简单、节约了宝贵的管道资源，降低了系统造价，系统由管理机、门口主机、室内机（可视/可视）、电源组成，施工简单、维护方便。

3. 系统集可视对讲、呼叫、安防报警、功能于一体，并采用最新数字处理技术和微电脑控制技术，工业级设计，可靠稳定性高。

4. 系统的每一级视频都采用高保真放大器和匹配传输，使视频信号在放大分配过程中的失真大大减少，主机内置高性能CCD数码摄像机，并具有夜视功能，无论白天黑夜均可摄取清晰图象

5. 系统可实现安防型和非安防型，可视和可视完全兼容，配置灵活、方便

6. 采用弹性编码，可在八位数字以内任意编排

7. 住户分机可选配四个独立防区接口，并可扩展至多路防区。根据需要挂接煤气泄漏探头、红外微波双鉴探头、紧急报警按钮、门磁开关等，组成完整的家居电子安防系统

6.系统设备性能

a.室外主机
安装位置：各组团出入口、各梯道入口处
系统采用不锈钢压铸面板，并配以先进的表面处理工艺，经久耐用，美观大方。采用大型LED数码管更显豪华气派。键盘采用不锈钢按键，并配以夜光照明，方便访客使用系统。主机抗撞击，防水效果极佳。
功能：
·通过室外主机键盘可以呼叫住户并与之通话，并执行用户分机发来的开锁指令，开启电控门锁，允许访客进入。
·通过键入“999”，访客或住户可以直接呼叫管理中心并与之通话，同时也可执行管理中心发来的开锁指令，允许访客或住户进入。
·通过单元门口室外主机键盘可以设定每一住户各自独立的住户密码（或修改），该密码能用于住户开启电控门锁或对住户盗警进行撤/布防，此时住户室内分机有提示音且向管理中心报告、记录。
·通过单元门口室外主机的非接触式IC卡或蓝牙卡读卡器，住户可以使用IC卡或蓝牙卡开启电控门锁，同时向管理中心报告、记录。
·每次开启电控锁，室外主机通过安装于门上的门磁开关，检测大门闭合状态，并通知管理中心登记。同时室外主机计时，当超过一定时间后，主机发出门未闭合提示音，并报告给管理中心记录处理。电控门从开启到规定的闭合时间可以通过主机键盘根据需要设定。
·室外主机在空闭时态定时扫描该梯口内各用户分机、层间分配器是否处于正常运行状态。对于处于非正常运行状态的用户分机、层间分配器及时报告管理中心处理。
·室外主机在任何时刻均将各用户分机传送来的各种报警信息、紧急求助信息传送给管理中心，而不中断主机的正常操作（比如此时正和用户通话），能确保报警信号优先传送。
·通过室外主机键盘键入“功能号+巡更人员编号”可部分实现小区的巡更系统的功能，增加打卡密度。

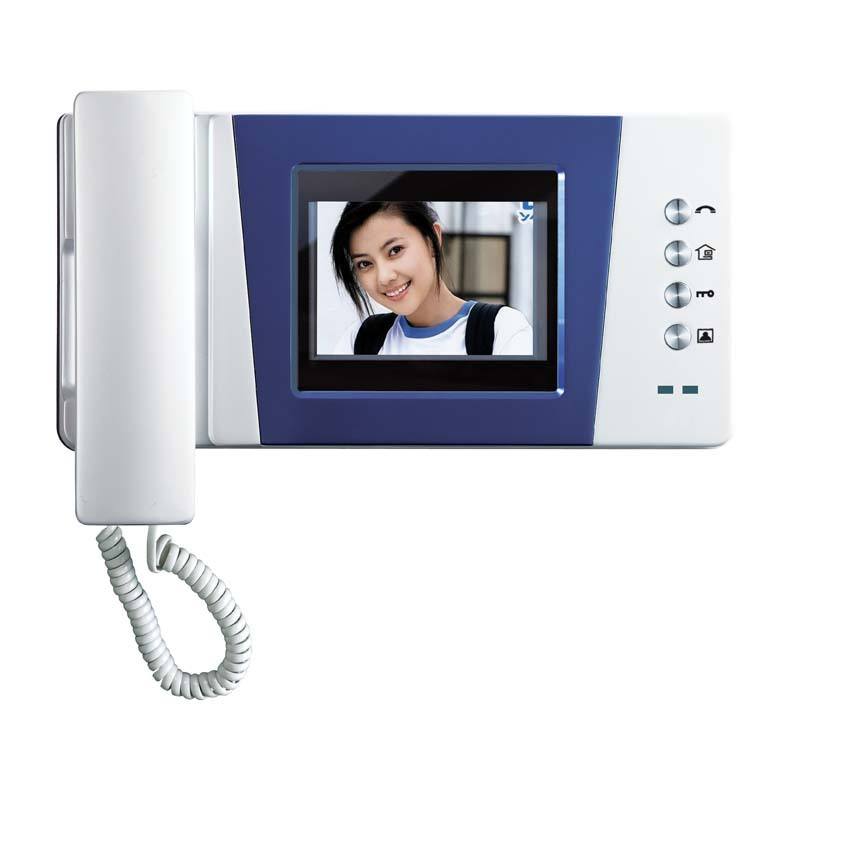

b.室内分机
特点如下：
·整个分机外观造型美观大方，制作精良。
·控制部份自带看门狗电路，以确保系统能长期稳定运行，同时静态功耗极低，整机静态功耗仅0.1W。
·室内分机能响应管理中心或梯口主机及门前铃的呼叫，并配以不同的电子铃声指示，方便住户区别。
·按下呼叫中心键，可以呼叫管理中心，管理中心显示并记录该住户房间号和呼叫时间，提机即通话。
·室内分机能在空闲态时监视梯口状况。
·盗警（门磁开关、红外探头）只有在布防的状态下才能响应，布防/撤防可以通过遥控器（选配件）、接触式IC卡或蓝牙卡（用户ＩＣ卡为选配件）、梯口主机键盘密码来完成，操作成功有相应的提示音。当微控制器检测到报警探头有报警信号时，会发生响亮的提示音，并通知管理中心，即刻显示警情种类及地点。当管理中心确认收到该报警信息时，分机才停止向管理中心报警。因此，确保了每次报警信息在管理中心均有记录，不漏失。
·室内分机均无需编码，可通用互换。
c.层间分配器
为一进一出四分支，可以连接4台室内分机，负责为室内分机提供电源、视频及控制信号。对总线传输信号具有隔离放大作用，可避免住户终端设备故障导致系统失常。
·将用户分机发出的各种控制信息转换成相应格式发至主机。
·将室外主机（或管理中心）发出的各种信令编码按地址和功能态进行搜索过滤加工，以相应的信令格式发送至被寻址（呼叫）的住户。
·四路至室内分机控制信号线，语音信号线，控制信号线彼此独立，因此某住户分机故障不会影响其它住户分机及系统的使用。
·四路用户分机供电是彼此独立，并有短路保护，当用户分机有电源短路的情况发生时，会自动切断该路电源，直至短路故障清除，便自动恢复供电。
·该层间分配器存放各住户分机的房间号及撤/布防状态。系统采用弹性软件编码，避免了使用机械按码开关因机械寿命而带来的隐患。
·层间分配器平时以高阻状态挂接在楼梯内的系统总线。因此该层间分配器故障不会影响系统的使用。
·层间分配器定时查询用户室内分机，以主动询问方式向用户室内分机发出询问信息，如在规定的时间无应答则视该分机已处于非正常状态，及时通知管理中心。
d.管理中心机
管理中心机为系统的最高应用层，能记录各住户的报警、求助、开锁、撤/布防、保安巡逻打卡信息，以及呼叫小区内任一住户。
·图像能通过面板按键电子化调整图像的亮度，对比度，以适应不同的环境。
·采用七位LED数码管，能显示出管理中心收到何地传送来的信息，同时还有多种彩色发光二极管配合指明信息为何种类型，使处理这些信息一目了然。
·通过管理中心能主动监视各梯口状态，扩展了小区监控区域。
·在管理中心空闲时，也能启动自动模式，对小区内各梯口状况轮流监视，监视时间可以调整。实现小区监控部分功能，增加监控密度。
·管理中心在任何时刻均能记录小区各个地方传送来的报警、求助、电控
开启状态、撤布防等信息。
·管理中心可以呼叫小区的任一住户并与之通话联络。
·管理中心能接收梯口主机的呼叫，并开启该梯口电控门锁。
·管理中心能实时记录各梯口主机发送来的巡更打卡信息（如时间地点、巡更员号码），并具有值班室人员上下班打卡功能。
·管理中心接收到梯口电控门超时未闭合信息时，会显示该单元梯口地址并有提示音。
·当有访客通过梯口主机呼叫住户时，管理中心接收并显示该信息，此时可按监视键查看来访情况。
·管理中心能通过RS－232接口与物业管理计算机联接，通过小区智能管理软件实现信息的海量存贮，同时能通过打印机将所需信息打印出来。
·智能管理软件采用流行的Windows界面，操作直观简便。具有值班室人员上下班用密码打卡功能，能方便地考勤管理。用户呼叫、报警等信息均有美观简洁的弹出窗口，值班员可作必要的文字记录，并自动生成报表存档，以供日后查询。
·智能管理软件能对巡更线路，巡更时间段进行设置，超时无打卡则提示报警，对巡更打卡管理具有强大的功能。
·宝智能管理软件能对小区资料信息，住户资料信息，物管收费记录进行管理查询。
以上这四层设备均通过四芯信号线加一根视频信号线联成一个功能完善的通讯网络。系统的信息传输均采用无损侦听发码技术，确保不会产生信息传送冲突、漏失，即使同一时刻有多个信息竞争传输，也会按地址（房号）的顺序先后传送，因此不会产生对所传信息的破坏或丢失，保证各种信息（尤其是报警求助信息）不丢失。同时在该系统中也采用了多种检错措施（如奇偶校验，CRC循环冗余检错）使得各种信息的传递准确无误。主机与管理中心采用双信道（即两根控制线）一个信道用于通常的呼叫联络，报警和求助信息传输，另一个信道用于巡逻打卡，系统巡检信息，电控门开启状态等信息的传输。从而使整个小区的信息传输更合理，以防产生重要信息的阻塞丢失，甚至因网络负载过重而导致系统瘫痪。
中心监视各梯口状况也是本系统的一大特色，整个系统利用一根视频线采用手拉手的联线方式将小区各梯口主机及管理中心连接起来，施工、布线方便、简洁明了，采用这一结构方式，即使主机出现故障，也能照样保持整个系统信号传输的道畅，不影响监视其它梯口主机。
本产品为总线制楼宇可视二线制联网对讲系统，具有功能强大、性能稳定、安装、调试方便，为一体化的智能楼宇对讲系统。
产品功能介绍：
可视联网室内分机
《具有呼叫、接听、双向通话、开锁功能 》
可视联网楼层隔离器。
《具有户户隔离、接线无极性功能》
可视联网单元直呼主机
《具有单按键呼叫、按键夜光指示、呼叫提示、双向通话、开锁功能》
可视联网单元编码主机
《具有数字键盘操作、按键夜光指示、密码开锁、呼叫提示、双向通话、开锁功能》
可视联网小区入口主机。
《具有数字键盘操作、按键夜光指示、呼叫提示、双向通话、开锁功能》
可视联网管理中心机
《具有数字键盘操作、来电提示、双向通话、开锁功能》
可视联网系统电源
《具有短路保护、过载保护、过压保护、交流输入指示、直流输出指示、UPS充放电功能》

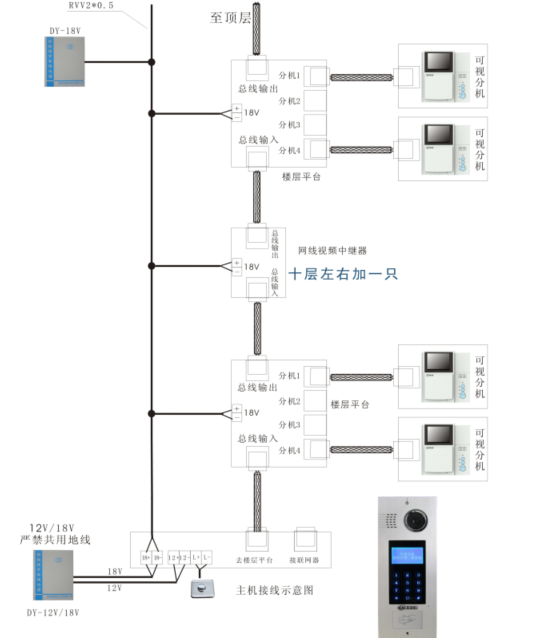

7、系统布线与接线图
