车牌识别停车管理系统

功能表述

（1） 入场控制功能：

• 节省人力：入口实现无人管理模式；

• 身份识别：判断出入车辆是否具有入/出场权限；

• 使用地感触发或者视频流识别，提高识别效率。

• 双重收费功能：即可出口收费，还可以实现中央收费。

• 信息记录：车牌识别时同步自动记录入场时间、入场地点、车辆信息、车主身份；

• 图像摄取：与开闸指令同步摄取入场车辆图像并存储到数据库中，以备出场时进行车辆核对与以后查阅；

• 场内监控：

• 全场监控：检测车场内各个区的停车情况，检测各个车位的停车情况；

• 车位锁/防盗：在每个车位前可以设置微型挡车器，挡车器配置有密码锁，停车时设定密码，限挡装置升起，挡住车辆，开走辆时须正确解码，否则报警，且车辆不能开出；集中收费：根据管理需要，可以设置为在停车场内集中收费形式，车辆在收费中心交费后，在出口控制机上吞卡出场，加快停车场车辆流通速度。

• 自定义信息显示及信息提示发布功能：控制机显示屏能通过管理电脑软件加载广告信息或停车场信息，在无车情况时，显示屏会滚动显示当前时间和用户发布的广告等信息。对于控制机使用过程中的各种操作，显示屏也会进行相应的显示。

• 人性化语音提示：当有车行驶至入口控制机车辆检测线圈上时，控制机检测到有车，会根据当前的时间，立即通过语音提示系统发出礼貌用语并在显示屏上显示礼貌用语（控制机可根据不同的时间发出不同的提示信息：如早上好！上午好！中午好！下午好！晚上好！；请读卡或取卡等等）。对于控制机使用过程中的各种操作，语音提示系统也会进行相应的提示。

• 有车识别功能：当车辆检测线圈上有车时，控制机才启动识别系统进入工作状态，平时则处于休眠状态。这样一方面避免了管理漏洞，另一方面也减少了控制机功耗。

• 一车一卡功能：当车辆检测线圈上有车时，控制机才能读卡，并且一辆车只能读一张卡或取一张卡，避免了卡片流失和管理漏洞。

• 手动开闸记录和道闸智能计数功能：系统不仅具有手动开闸记录功能，并且在控制机断电或故障情况下（道闸要求有电），依然能够记录车辆入场数、入场时间、开闸延时记录，给管理人员提供更多的监管手段。

• 图像抓拍自动对比功能：系统提供两种图像抓拍模式，一种是压地感抓拍，另一种是刷卡有效抓拍，由用户根据现场情况进行选择。车辆入场时，系统会抓拍车辆的入场图片并存储，以供车辆出场时进行人工比对。

• 证件抓拍功能：对于特殊免费车辆（如公检法、无卡车等）放行限证，系统提供有效证件抓拍功能，并形成记录，以备日后查询，有效堵塞管理漏洞。

（2）出场控制功能

• 自动计费：根据入场时间与出场时间自动计算停车时间，根据停车时间与收费标准自动计算应收费用；收费标准可以根据需要，在停车场管理软件非常方便的定义并下传到控制机中，收费时间可以精确到秒，收费金额最小到“角”；还专门定制了“深圳收费”选项，适用与深圳市“ 同一车辆在某一个时间段内多次出入停车场只收取第一次出入的费用”的收费。

• 自动收费：除临时车辆要人工以现金形式收取停车费用外，其他车辆可以在读卡时自动收取/扣除停车费用；

• 车辆确认：识别时对比显示车辆信息，确认入、出场是否同一辆车；

• 图像对比：摄取出场车辆图像并存储，同时自动调出该车的入场图像对比显示，以进行准确的对比确认，增强了防盗功能，并使得事后稽查更加精确、容易；

• 车牌识别：自动提取出场车辆的车牌号码，作为车辆的具有唯一性识别标志进行存储，并与入场时记录的车牌号码进行自动对比，以便自动、快速的确认出入场是否同一辆车，且可以供以后查阅；

• 信息显示：高亮度LED显示屏，即使在户外阳光下，显示的信息依然清晰可见；信息采用中英文双语显示，适用于WTO环境下外籍车主不断增加的情形；信息内容简明扼要，即可给车主明确的提示，又不耽误车辆出场的时间；

• 语音提示：声音提示方便周到；模拟人声清晰动听；可插拔式数字化语音模块方便系统集成于升级；具有超大存储容量，满足多种声音提示信息的输出；

• 能准确地区分自有车辆、外来车辆和特殊车辆。

（3） 中心控制与管理功能

车牌信息管理：实现车牌登记授权发行、数据更改、挂失/解除挂失、销户、清空回收等管理；系统可以处理的挂失卡的最大数量为1万张（即黑名单数量为1万条）；系统最大卡片容量为232-1张；

万能查询功能：可能通过一个条件或多个条件相组合，对车场使用情况、卡片使用情况、车辆进出情况等相关资料进行查询，并能够按照客户的要求生成报表，或方便其他系统调用的电子报表。

统计管理：提供各种统计资料以不同的报表形式输出，提供任意形式的查询并以报表形式输出；

设备监控与管理：控制道闸的开、关、停；实时检测道闸的工作状态并以生动形象的方式显示，实时检测车辆检测器的工作状态以及感应线圈上是否有车辆存在并以生动形象的方式显示；

系统设置：通过简单的鼠标点击，可以轻松的进行系统设置，如有/无图像对比系统、数据保留时间、选择授权发卡的设备、收费方式、是/否满位位提示等；

车辆出入场监控及图像对比功能：在电脑出入管理界面，操作人员可监控各个出入口的车辆进出情况，并对车辆入、出场图像进行人工比对。

设备监测及报警功能：控制系统实时监测显示屏、出卡机、语音提示模块等各种功能模块和自动道闸等外围设备的运行情况，有故障立即上传给管理电脑显示并报警。

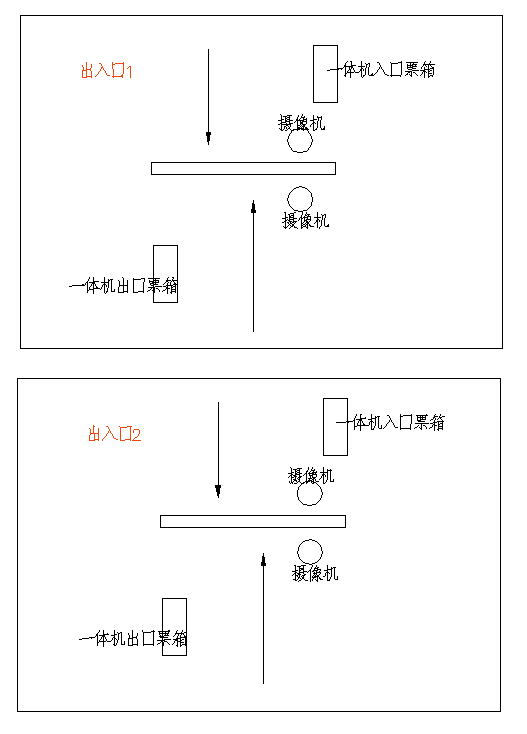

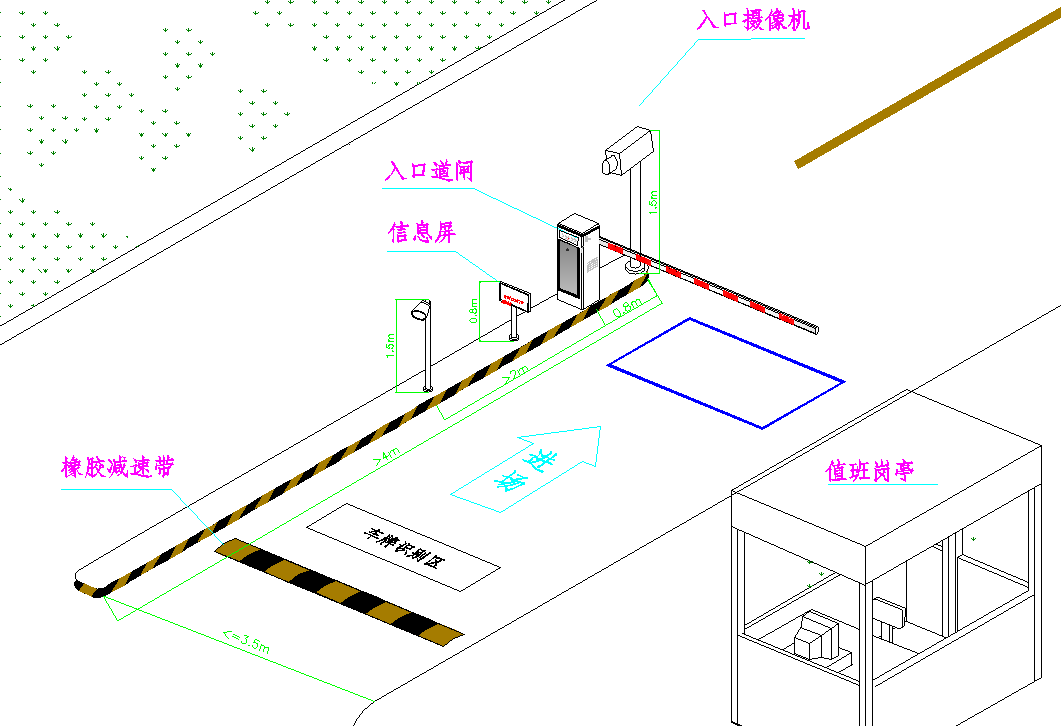

（4）.系统的设计与构造


拓扑图

传统一进一出停车场                                                                                                                                                                    云一进一出停车场



• 进出场流程图                                                                                                                                                                                值班人员工作程序

说明：

1. 开机等几秒钟自动进入停车场电脑管理系统；

2. 显示屏上出现停车场管理项目菜单，操作人移动光标进入“操作登记”栏，开始上班登记；

3. 操作人员在读卡器的感应区域晃动自已的操作卡，然后再在键盘上敲入自已的密码，登记完毕，敲回车键进入“入场管理”或“出场管理”画面，按屏幕提示进行管理操作；

4. 操作人员下班时，须进行换班登记，按DEL键退出当前操作屏幕，移动光标至“换班登记”处，按回车键，在读卡机的感应区域晃动自己的操作卡，经系统认可完成交班过程；

5. 下班人员上岗需重复上岗操作过程，方能开始操作管理。

【说明：】

• 管理人员进入“操作登记”栏，在专用发行读感器上感应高级授权卡，打开管理菜单；

• 管理人员移动光标进所要执行的栏目，按回车键即可；

• 授权过程,用光标进入“发行管理”栏，按回车键，即可发行新卡。

【注意：】

• 在发行新卡之前，都须把欲重新发行的卡清空。

• 在发行卡时，可以在“卡发行”一栏，找到相对应的一项，敲回车键，然后依显示屏上的提示敲入所要发行的数据，再将欲发行的卡在发行感应器上晃动一下，听到“嘀”的一声响，相关数据便记入卡片中，过程完毕。将光标移至操作管理栏，敲回车键，系统进入操作状态,结束授权操作,若再进入授权状态,需重复以上的授权操作。

• 更改设定、充值、延时的操作过程与卡发行的过程大体一致，将卡清空，直接进入相应栏目即可；

• 输入黑名单，统计报表的操作，是用光标进入相应的栏目，按回车键，然后再按显示屏提示进入操作，方式与授权操作大体相同。
